pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  greg le Mer 11 Jan 2012 - 19:45

Salut!

Peux voir avec le mécano qui me les a faits s'il a gardé le prog, en même tps c'est pas compliqué au pire un coup de fraiseuse, dans du POM la fraise avance comme dans du beurre ça se fait en une seule passe... J'avais fait usiner deux grandes plaques que j'ai ensuite recoupées moi-même aux longueurs voulues.

greg

Messages : 57
Date d'inscription : 05/05/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  archisurfeur le Mer 11 Jan 2012 - 20:14

greg a écrit:
dans du POM

qu'est-ce ?
archisurfeur
archisurfeur

Messages : 333
Date d'inscription : 18/03/2010
Age : 49
Localisation : Sisteron

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  greg le Mer 11 Jan 2012 - 20:16

Du plastique qui résiste au froid, voir sur Google pour plus de précisions suis pas qualifié pour en dire plus!

greg

Messages : 57
Date d'inscription : 05/05/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  lolo40140 le Sam 5 Jan 2013 - 14:16

Je déterre le post: voila les dimensions données par un type sur splitboard.com:

pucks - dimensions "pucks" - Page 2 Dim_pu10

je trouve que j'ai pas mal de jeu entre mes pucks d'origine Voilé, et mes fix spark. J'ai posté un post sur mon soucis ici https://splitboard.forumactif.com/t761-leger-jeu-fix-spark-avec-plots-voile

et pour le résoudre je cherche des pucks mieux taillés en POM. Impossible d'en trouver en france, ni en Europe.... je vais quand même pas les commander aux states à 45$ et 30$ de frais de port! (oui oui j'ai essayé). Donc je vais le faire faire à mon petit usineur du coin en POM (Derlin). Au lieu de prendre les côtes Voilé ci dessus, je vais prendre les côtes exactes de mes fix spark, enlever 0.25 mm pour du jeu, qui sera mieux que mon 1.5 mm jeu actuel!!! Quelqu'un a t il fabriqué ses pucks? à quelles dimensions?
Voila mon plan de fabrication:

pucks - dimensions "pucks" - Page 2 Plan10

Merci pour vos conseils!

lolo

lolo40140

Messages : 37
Date d'inscription : 22/11/2009
Age : 35
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  Mr Brelot le Sam 5 Jan 2013 - 16:11

t'es sur de ton coup sur les dimensions? ça me parait un peu grand tout ça. La longueur totale devrait être 194mm et la hauteur pour du spark en général entre 6.8 et 6.9. Non on fait usiner a 7.1 puis reprise sur mesure pour chaque fixe voilé;spark), pour avoir un montage parfait avec un petit rabot fait maison juste pour ça (pour faire bien droit). Attention si tu limes ou ponces tu fait vite des conneries donc prends ton temps.
PS: On aura bientôt des pucks réglables pour factory board, quand m^me mieux que des pucks "tordù"
Mr Brelot
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 40
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  lolo40140 le Lun 7 Jan 2013 - 6:20

Je précise: les dimensions de mon plan ont été prises au réglet, donc non précisément, pour avoir les côtes pour faire un devis. Avant mise en fabrication je ferais mesurer les dimensions de ma fix par l'usineur. Et pour la côte des 19.6, j'avais bien prévu le trait de scie du millieu de +- 2 mm y compris ébavurage.

Après c'est vrai que je pensais quand même faire les côtes piles, et "faire" le jeu en ponçant au papier de verre très fin pour bien maitriser ce fameux jeu.... tu me déconseilles? j'aurais pas un truc assez droit?

c'est sûr que si Phénix sorts des pucks aux bonnes dimensions, ça sera bien plus simple que d'essayer de la faire par mon artisan qui n'a jamais vu de snow ou de split!

a+ lolo

lolo40140

Messages : 37
Date d'inscription : 22/11/2009
Age : 35
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  Mr Brelot le Lun 7 Jan 2013 - 9:30

Pour ta cote a 196mm que tu compte réajuster au montage , laisse tomber cette technique tu va te prendre la tête pour tout aligner proprement. En plus c'est dommage de "gâcher" le travail d'usinage qui sera propre. Le technique consiste a fixer le puck non découpé (mais a la côte de 194mm), percer les trous aux bons endroits et ensuite couper au milieu, du coup ton coup de scie créera un espacement de 2mm entre les deux skis, mais la cote pour le montage de la fix ,elle, ne bougera pas.

Pour la phase de ponçage, le top est de coller une bande abrasive sur une bande épaisse d'alu pour avoir une cale de ponçage bien rigide, ensuite poncer consciencieusement afin de ne pas créer de pente sur la largueur ni sur la longueur. contrôler au pied a coulisse au fur et a mesure. Éviter de poncer a main levée sans cale, tu créera des défaut a tous les coup.
Mr Brelot
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 40
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  lolo40140 le Lun 7 Jan 2013 - 9:37

Merci pour tes précieux conseils!!

lolo40140

Messages : 37
Date d'inscription : 22/11/2009
Age : 35
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  Mr Brelot le Lun 7 Jan 2013 - 18:34

J'ai dessiné un jeu de pucks en POM avec réglages modulaires. Amplitude de 0-35°.
Le seul hic reste l'espacement des insert entre les deux ski qui varient pas mal sur les factory boards, j'ai vu quasi 4mm entre certaines planches !!!
Vous voyez sur le seconde photo le principe d'indexation (trou aligné sur 20 degres). J'ai simulé les defaut d'espacement d'inserts et ça fout en vrac la longeur totale (les fameux 194mm). Le seul moyen de s'affranchir reste l'option de vous laisser repercer vos repere à vos angles sachant que si vous voulez changer de réglage il faudra en repercer un nouveau. Quel est votre avis ?
pucks - dimensions "pucks" - Page 2 594205pucks1

pucks - dimensions "pucks" - Page 2 768832pucks2
Mr Brelot
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 40
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  archisurfeur le Lun 7 Jan 2013 - 18:53

et faire des disques asymétriques ?, comme les voilé: la fente n'est pas axée, mais un peu décalée: tu peux la mettre dans un sens ou dans l'autre pour gérer les fameux 194mm.
archisurfeur
archisurfeur

Messages : 333
Date d'inscription : 18/03/2010
Age : 49
Localisation : Sisteron

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  euskaladejo le Lun 7 Jan 2013 - 18:59

Usiner les pucks un poil trop longs, l'utilisateur final les ponce en bout pour obtenir la longueur nécessaire ?
euskaladejo
euskaladejo

Messages : 336
Date d'inscription : 28/02/2010
Age : 60
Localisation : Btz

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  archisurfeur le Lun 7 Jan 2013 - 19:05

euskaladejo a écrit:Usiner les pucks un poil trop longs, l'utilisateur final les ponce en bout pour obtenir la longueur nécessaire ?
ça me semble une bonne idée !
et en jouant sur cette sur-longueur, cela permettrais également de pouvoir mieux centrer la fixe.
archisurfeur
archisurfeur

Messages : 333
Date d'inscription : 18/03/2010
Age : 49
Localisation : Sisteron

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  Mr Brelot le Lun 7 Jan 2013 - 19:51

C'est justement le parti pris pour la conception de ces pucks, garder l'ensemble centré sur la board.
C'est également pour cela que les rainures sont dans le même sens a gauche et a droite, on garde la latitude nécessaire pour les laisser les inserts distants de 1pouce libéré pour le passage des vis.
Quite a faire faire une opération par l'utilisateur final , mieux vaut percer un trou que limer le bout de la fixe , beaucoup moins galère, non?
Mr Brelot
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 40
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  archisurfeur le Lun 7 Jan 2013 - 20:40

pour moi, c'est plus facile d'enlever 1/2cm à la scie à onglet.
et puis tu peux toujours les faire glisser pour changer ton stance si besoin.
archisurfeur
archisurfeur

Messages : 333
Date d'inscription : 18/03/2010
Age : 49
Localisation : Sisteron

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  Mr Brelot le Lun 7 Jan 2013 - 22:27

le principe de ces pucks est d'avoir un montage universel et réutilisable pour différents angles, après si c'est juste pour avoir des pucks type DIY, sur que un rail en POM tout simple fera l'affaire.
On peut également régler sont stance avec cette conception.
Mr Brelot
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 40
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  Mr Brelot le Lun 7 Jan 2013 - 22:31

a oui j'oubliais, pour l'indexation ce que l'on ne voit pas c'est qu'une vis vient solidariser le tout et empêcher la rotation du pucks malgré la pression exercé par le disque lors du serrage des vis principales sur la board , elle permet aussi le préréglage des angles.
Mr Brelot
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 40
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  lolo40140 le Lun 7 Jan 2013 - 22:36

Mr Brelot a écrit:un rail en POM tout simple fera l'affaire

j'osais pas trop le dire, mais moi c'est ce que je préfère: j'ai plus confiance en en puck massif en une pièce (coupé en deux biensûr). Je connais mes angles et je les change plus, pareil pour mon stance et set back (pour une board typé poudreuse, pour ma board piste/park les réglages sont différents)...


lolo40140

Messages : 37
Date d'inscription : 22/11/2009
Age : 35
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  Mr Brelot le Lun 7 Jan 2013 - 22:43

tu peux tout oser no problemo on est la pour faire avancer le schmilblick.
il y a les partisans du montage définitif et ceux qui changent de réglage tous les quatres matin, l'objectif étant de proposer les deux montages (1 simple DIY et 1 modulaire) pour satisfaire tout le monde. Maintenant reste a voir niveau coût pour tout ça.

PS: j'ai trouvé un moyen de feinter le défaut d'espacement des inserts, je vous montre ça demain
Mr Brelot
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 40
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  Mr Brelot le Mar 8 Jan 2013 - 12:37

voilà: par contre ça commence a faire usine a gaz mais c'est full réglable...
pucks - dimensions "pucks" - Page 2 439038puck3
Mr Brelot
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 40
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  lolo40140 le Mar 8 Jan 2013 - 15:07

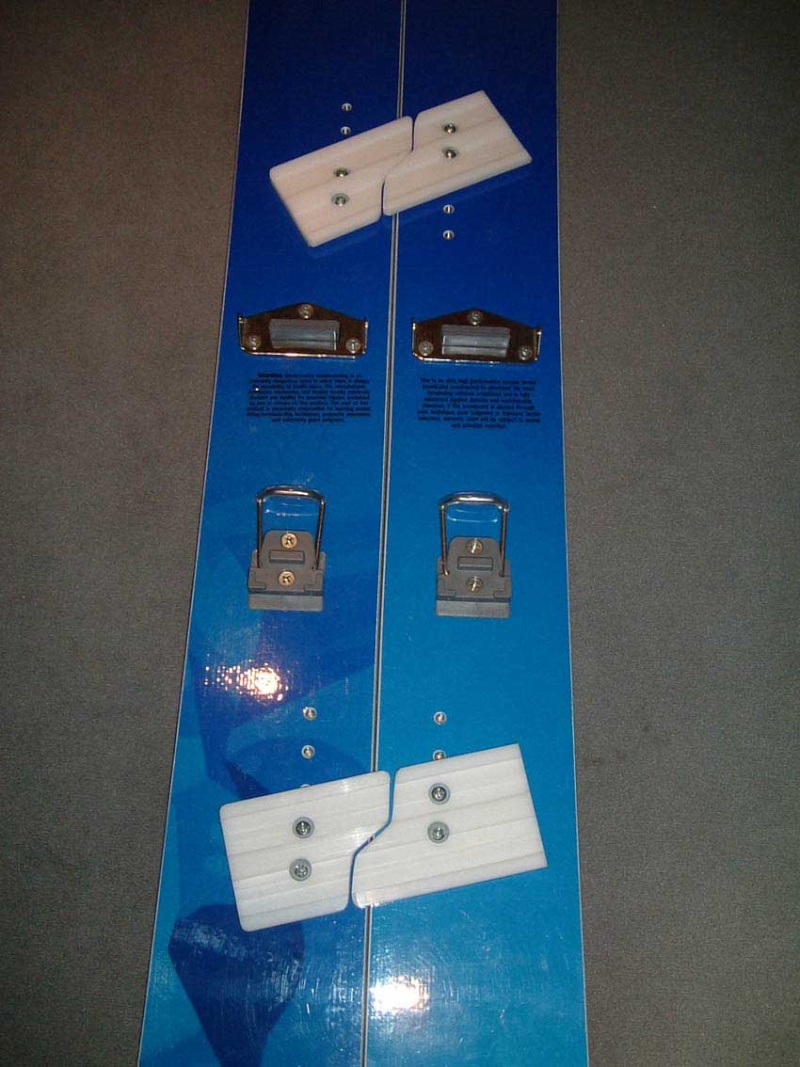

Je vais faire mes pucks dans la simplicité, exactement comme ceux-là: (trouvé sur un forum de spliteux)

pucks - dimensions "pucks" - Page 2 110

Dimesions mesurées à partir de mes fix Spark, déduction d'un jeu infime, pucks vissés sur planche sans caoutchouc pour un max de rigidité, ou au pire une simple chambre à air de VTT épaisseur < 1 mm, angles arrondis pour rentrée de la fix sur le pucks de gauche, découpe en Z anti pianottage des deux planches...

lolo

lolo40140

Messages : 37
Date d'inscription : 22/11/2009
Age : 35
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  Mr Brelot le Mar 8 Jan 2013 - 15:13

petite astuce, pense a faire un trou central sur le pucks pour le repérage milieu de planche et repère de stance, ça aide pas mal pour le repérage. Ensuite pour repérer les trous a percer, trouves des vis pointeau m6 montée a l'envers, tu les place dans les inserts qui recevront les vis finales, ça te servira de pointeau pour le reperage des percages, un coup de marteau sur les pucks et ton repere est tracé.
Mr Brelot
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 40
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  euskaladejo le Mar 8 Jan 2013 - 16:45

Mr Brelot a écrit:voilà: par contre ça commence a faire usine a gaz mais c'est full réglable...
pucks - dimensions "pucks" - Page 2 439038puck3
J'avais pensé aussi à la place de la pièce bleue et ses trous perpendiculaires à la board, à deux simples trous horizontaux avec deux vis que tu visses plus ou moins pour faire buter les slider tracks.
euskaladejo
euskaladejo

Messages : 336
Date d'inscription : 28/02/2010
Age : 60
Localisation : Btz

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  lolo40140 le Ven 25 Jan 2013 - 12:23

Bonjour,

J'avance dans la fabrication des mes pucks: ils sont aux côtes pile-poil de mes sparks:

pucks - dimensions "pucks" - Page 2 Dsc05410

pucks - dimensions "pucks" - Page 2 Dsc05411

pucks - dimensions "pucks" - Page 2 Dsc05412

pucks - dimensions "pucks" - Page 2 Dsc05413

Me reste plus qu'a donner le dernier coup de scie pour désolidariser les pucks en deux (je pense le faire à la Dremel), puis de faire les décaissés pour noyer les têtes de vis. Mais avec un trépan à bois de 16 mm le résultat est pas top, il me faudrait une perceuse sur colonne et une fraise..... bientôt terminé!

A+

lolo40140

Messages : 37
Date d'inscription : 22/11/2009
Age : 35
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  Mr Brelot le Ven 25 Jan 2013 - 12:50

Bien joué ça a l'air propre, pour noyer les vis si tu as des tête fraisées tu peux le faire avec une wolfcraft dispo dans tous les magasin de bricolage (moins de 10€ de tête), certaine on m^me une butée réglable ça évitera de faire trop profond.


Dernière édition par Mr Brelot le Ven 25 Jan 2013 - 14:59, édité 1 fois
Mr Brelot
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 40
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  Gillou le Ven 25 Jan 2013 - 14:55

Et pour percer à peu près droit pour pas trop cher ils ont ca.

Gillou

Messages : 30
Date d'inscription : 11/01/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pucks - dimensions "pucks" - Page 2 Empty Re: dimensions "pucks"

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
