Re: dimensions "pucks"

Message  euskaladejo le Lun 7 Jan 2013 - 18:59

Usiner les pucks un poil trop longs, l'utilisateur final les ponce en bout pour obtenir la longueur nécessaire ?
avatar
euskaladejo

Messages : 327
Date d'inscription : 28/02/2010
Age : 59
Localisation : Btz

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  archisurfeur le Lun 7 Jan 2013 - 19:05

euskaladejo a écrit:Usiner les pucks un poil trop longs, l'utilisateur final les ponce en bout pour obtenir la longueur nécessaire ?
ça me semble une bonne idée !
et en jouant sur cette sur-longueur, cela permettrais également de pouvoir mieux centrer la fixe.
avatar
archisurfeur

Messages : 333
Date d'inscription : 18/03/2010
Age : 47
Localisation : Sisteron

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  Mr Brelot le Lun 7 Jan 2013 - 19:51

C'est justement le parti pris pour la conception de ces pucks, garder l'ensemble centré sur la board.
C'est également pour cela que les rainures sont dans le même sens a gauche et a droite, on garde la latitude nécessaire pour les laisser les inserts distants de 1pouce libéré pour le passage des vis.
Quite a faire faire une opération par l'utilisateur final , mieux vaut percer un trou que limer le bout de la fixe , beaucoup moins galère, non?
avatar
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 38
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  archisurfeur le Lun 7 Jan 2013 - 20:40

pour moi, c'est plus facile d'enlever 1/2cm à la scie à onglet.
et puis tu peux toujours les faire glisser pour changer ton stance si besoin.
avatar
archisurfeur

Messages : 333
Date d'inscription : 18/03/2010
Age : 47
Localisation : Sisteron

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  Mr Brelot le Lun 7 Jan 2013 - 22:27

le principe de ces pucks est d'avoir un montage universel et réutilisable pour différents angles, après si c'est juste pour avoir des pucks type DIY, sur que un rail en POM tout simple fera l'affaire.
On peut également régler sont stance avec cette conception.
avatar
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 38
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  Mr Brelot le Lun 7 Jan 2013 - 22:31

a oui j'oubliais, pour l'indexation ce que l'on ne voit pas c'est qu'une vis vient solidariser le tout et empêcher la rotation du pucks malgré la pression exercé par le disque lors du serrage des vis principales sur la board , elle permet aussi le préréglage des angles.
avatar
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 38
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  lolo40140 le Lun 7 Jan 2013 - 22:36

Mr Brelot a écrit:un rail en POM tout simple fera l'affaire

j'osais pas trop le dire, mais moi c'est ce que je préfère: j'ai plus confiance en en puck massif en une pièce (coupé en deux biensûr). Je connais mes angles et je les change plus, pareil pour mon stance et set back (pour une board typé poudreuse, pour ma board piste/park les réglages sont différents)...


lolo40140

Messages : 37
Date d'inscription : 22/11/2009
Age : 33
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  Mr Brelot le Lun 7 Jan 2013 - 22:43

tu peux tout oser no problemo on est la pour faire avancer le schmilblick.
il y a les partisans du montage définitif et ceux qui changent de réglage tous les quatres matin, l'objectif étant de proposer les deux montages (1 simple DIY et 1 modulaire) pour satisfaire tout le monde. Maintenant reste a voir niveau coût pour tout ça.

PS: j'ai trouvé un moyen de feinter le défaut d'espacement des inserts, je vous montre ça demain
avatar
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 38
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  Mr Brelot le Mar 8 Jan 2013 - 12:37

voilà: par contre ça commence a faire usine a gaz mais c'est full réglable...
avatar
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 38
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  lolo40140 le Mar 8 Jan 2013 - 15:07


Je vais faire mes pucks dans la simplicité, exactement comme ceux-là: (trouvé sur un forum de spliteux)



Dimesions mesurées à partir de mes fix Spark, déduction d'un jeu infime, pucks vissés sur planche sans caoutchouc pour un max de rigidité, ou au pire une simple chambre à air de VTT épaisseur < 1 mm, angles arrondis pour rentrée de la fix sur le pucks de gauche, découpe en Z anti pianottage des deux planches...

lolo

lolo40140

Messages : 37
Date d'inscription : 22/11/2009
Age : 33
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  Mr Brelot le Mar 8 Jan 2013 - 15:13

petite astuce, pense a faire un trou central sur le pucks pour le repérage milieu de planche et repère de stance, ça aide pas mal pour le repérage. Ensuite pour repérer les trous a percer, trouves des vis pointeau m6 montée a l'envers, tu les place dans les inserts qui recevront les vis finales, ça te servira de pointeau pour le reperage des percages, un coup de marteau sur les pucks et ton repere est tracé.
avatar
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 38
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  euskaladejo le Mar 8 Jan 2013 - 16:45

Mr Brelot a écrit:voilà: par contre ça commence a faire usine a gaz mais c'est full réglable...
J'avais pensé aussi à la place de la pièce bleue et ses trous perpendiculaires à la board, à deux simples trous horizontaux avec deux vis que tu visses plus ou moins pour faire buter les slider tracks.
avatar
euskaladejo

Messages : 327
Date d'inscription : 28/02/2010
Age : 59
Localisation : Btz

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  lolo40140 le Ven 25 Jan 2013 - 12:23

Bonjour,

J'avance dans la fabrication des mes pucks: ils sont aux côtes pile-poil de mes sparks:

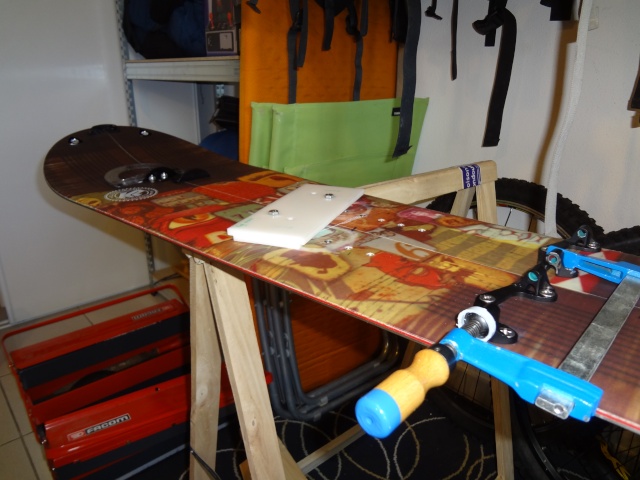

Me reste plus qu'a donner le dernier coup de scie pour désolidariser les pucks en deux (je pense le faire à la Dremel), puis de faire les décaissés pour noyer les têtes de vis. Mais avec un trépan à bois de 16 mm le résultat est pas top, il me faudrait une perceuse sur colonne et une fraise..... bientôt terminé!

A+

lolo40140

Messages : 37
Date d'inscription : 22/11/2009
Age : 33
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  Mr Brelot le Ven 25 Jan 2013 - 12:50

Bien joué ça a l'air propre, pour noyer les vis si tu as des tête fraisées tu peux le faire avec une wolfcraft dispo dans tous les magasin de bricolage (moins de 10€ de tête), certaine on m^me une butée réglable ça évitera de faire trop profond.


Dernière édition par Mr Brelot le Ven 25 Jan 2013 - 14:59, édité 1 fois
avatar
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 38
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  Gillou le Ven 25 Jan 2013 - 14:55

Et pour percer à peu près droit pour pas trop cher ils ont ca.

Gillou

Messages : 30
Date d'inscription : 11/01/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  lolo40140 le Ven 25 Jan 2013 - 22:05

ça y est c'est fini, plus qu'a rider:



Merci pour vos coneils... le résultat est un poil plus lourd que l'origine Voilé, mais plus solide et sans aucun jeu (le but principal de ces modifs)...

lolo40140

Messages : 37
Date d'inscription : 22/11/2009
Age : 33
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: dimensions "pucks"

Message  Mr Brelot le Ven 6 Déc 2013 - 9:09

Salut, je remonte ce post pour signaler que phénix commercialise qq pucks a découper cette année.
avatar
Mr Brelot

Messages : 361
Date d'inscription : 08/12/2009
Age : 38
Localisation : grenoble

Voir le profil de l'utilisateur http://www.splitboard-access.com

Revenir en haut Aller en bas

Nouveau système

Message  jeantez le Ven 6 Déc 2013 - 20:05

Salut tout le monde,

Moi j'ai une idée pour me faire un système plus rigide et plus fin surtout que le système voilé.
Dans l'idée je voudrais réusiner directement la plaque inférieure (puck) et sup de manière a obtenir une seule plaque en alu qui fait office de système complet.
Pour l'instant sur le papier ça à l'air de marcher. ça donne un système de 4mm d'épaisseur une fois monté.
Le problème c'est que ça demande d'usiner à la fraise numérique toute les pièces et que le prix risque de faire mal à l'unité.
En gros le système donne ça:


Vous en pensez quoi?
Pour l'instant ça ressemble pas a grand chose pk j'ai fait la connerie de le modéliser sous catia (je hais ce logiciel) pour m'entrainer.
Vous avez une idée de combien ça pourrais me couter un coup de fraise numérique sur de l'alu 7000?
à toute

jeantez

Messages : 1
Date d'inscription : 06/12/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
